Zont H-1000.01

Артикул: ZH1000.01

Розница

19 000 р.

Опт

Авторизуйтесь
-
+
купить в 1 клик

НАШЛИ ДЕШЕВЛЕ? Нажмите сюда - Мы снизим цену

Комплектация контроллера ZONT-H-1000.01 составлена таким образом, что позволяет полностью обеспечить потребности в автоматизации большинства объектов частного домовладения и небольших котельных.



Контроллер уже запрограммирован для дистанционного управления:

  • - 1-м источником тепла (котлом)
  • - 1-м смесительным контуром
  • - 1-м прямым контуром
  • - бойлером ГВС
  • - циркуляционным насосом

Универсальный отопительный контроллер для дистанционного управления отопительной системой: котлом, насосами, клапанами, сервоприводами и другими элементами.

6 контуров управления, поддерживает OpenTherm , ПЗА с настраиваемыми параметрами.
Контроллеры ZONT объединяют в одном устройстве несколько функций. Они могут управлять котлом, контурами отопления и ГВС, а также контролировать состояние дополнительно подключаемых датчиков (давления, протечки, утечки газа и т.п.).

Основное отличие от существующих аналогов - контроллер не имеет предустановленных схем управления, а свободно программируется для решения задач автоматизации инженерных систем отопления.

Управление контурами и подключенными устройствами осуществляется автоматически (по предварительно запрограммированному алгоритму) или в ручном режиме - дистанционно, через Интернет-сервис и мобильное приложение. Контроль параметров системы отопления и состояния подключенного оборудования доступен из личного кабинета Интернет-сервиса, мобильного приложения и через голосовую связь.

Функциональные возможности контроллера ZONT H-1000.01

В комплект поставки входят: 4 датчика температуры, промаркированные на заводе и назначенные для работы в соответствии с установленной прошивкой контроллера. 6 реле 12/220В, с платформой крепления на DIN рейку и предназначенные для управления исполнительными механизмами (насосами, смесителями и т.д.) каждого контура системы отопления.

При монтаже контроллера важно соблюдать рекомендуемую схему подключения и назначение регулирующих датчиков температуры для управления выходами устройства

Назначение выходов и регулирующих датчиков температуры

№ Контура Название контура № Выхода Назначение выхода № датчика температуры Назначение датчика температуры
1 Котел 1 Управление реле котлового контура 1 Теплоноситель выход с котла
2 Смеситель 2 Управление реле смесителя(открывание) 2 Теплоноситель после смесителя
3 Управление реле смесителя(закрывание)


Насос контура смесителя

6 Управление реле насоса контура смесителя
3 Радиаторы 4 Управлениереле контура радиаторов 3 Воздух в помещении
4 Бойлер/ГВС 5 Управление реле контура Бойлер/ГВС 4 Теплоноситель в Бойлере/ГВС



Технические характеристики ZONT H-1000.01

Напряжение питания
Основное 9-16 В от источника постоянного тока
Резервное опционально от внешнего АКБ 12V / 7 А/h
GSM-модем встроенный, поддерживает 2 G
Частотный диапазон 800, 900, 1800, 1900 MHz
Канал передачи данных GPRS
Поддерживаемые интерфейсы
USB 2.0
1-wire
OpenTherm Реализуется через дополнительный Адаптер OpenTherm (724)
E-BUS Реализуется через дополнительный Адаптер E-BUS (725)
Navien Реализуется через дополнительный Адаптер Navien (728)
Управляемые выходы 6 шт.

тип - открытый коллектор

во включенном состоянии - "минус", в выключенном - напряжения нет

Контролируемые входы 6 шт. тип - аналоговый
Датчики температуры используемые для регулирования:
Макс. количество 10 шт.
Проводные, цифровые тип - DS18S20, DS18B20
Радио, 868 MHz тип - ZONT МЛ-703, МЛ-711, МЛ-719
Датчики температуры используемые для мониторинга:
Макс. количество только радио, 868 MHz 40 шт. тип - ZONT МЛ-703, МЛ-711, МЛ-719
Радиоканал 433 MHz Встроенный
868 MHz Подключаемый через дополнительный радиомодуль ZONT МЛ-489
Радиозоны 433 и 868 MHz 10 зон
Датчиков в одной зоне до 6-ти шт. Общее кол-во датчиков на частоте 868 MHz - до 40 шт.
Вход для микрофона Есть
Интервал рабочей температуры -40 - + 80 гр.
Габаритные размеры 105х90х60 мм.

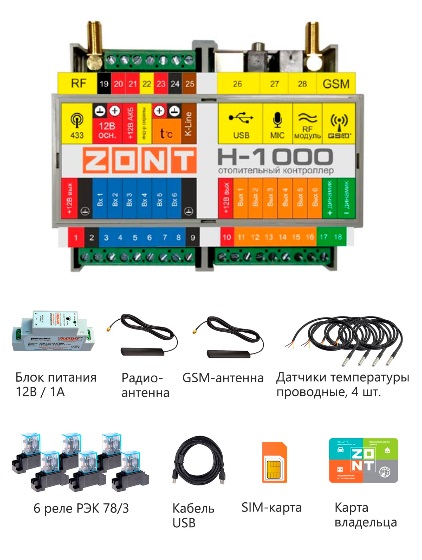

Комплектация ZONT H-1000.01

  • GSM-контроллер - 1 шт.
  • Кабель USB - 1 шт.
  • Антенна для радиодатчиков 433 МГц - 1 шт.
  • GSM-антенна - 1 шт.
  • Блок питания 12В/1А - 1 шт.
  • SIM-карта - 1 шт.
  • Реле РЭК 78/3 - 6 шт.
  • Датчик температуры в металлическом корпусе - 4 шт.

К этой сигнализации подходит (купить дополнительно):
